屋面防水不容小覷，屋頂漏水室內(nèi)遭殃，弄不好影響鄰居關(guān)系。現(xiàn)在越多的人重視屋面防水，那么屋面防水應(yīng)該怎么做呢？屋面防水施工方法有哪些呢？今日小編就為大家分享屋面防水的全面施工方法，無論您是混凝土屋面還是金屬屋面，也無論你選擇的是什么涂料或者卷材，這里我為大家總結(jié)了全面的屋面施工工藝，希望大家更具自己的情況，選擇合適的方法。
一、屋面構(gòu)造

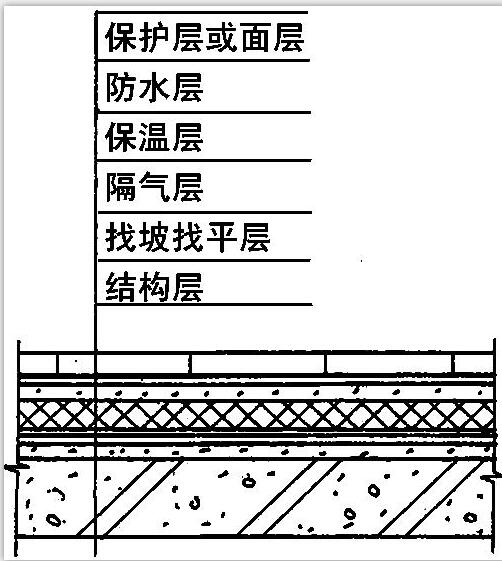

保溫屋面構(gòu)造層次示意圖：

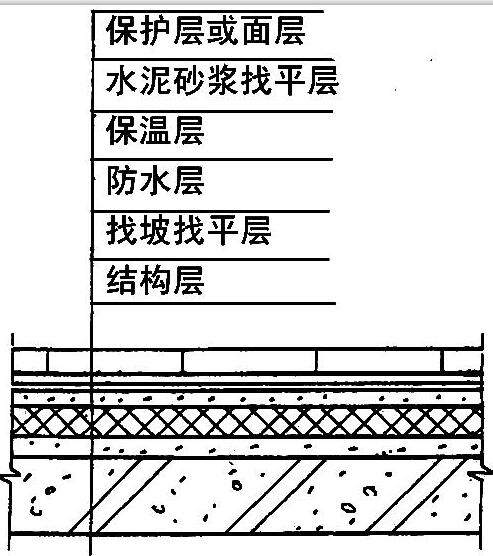

倒置式屋面構(gòu)造層次示意圖：
二、找平層施工
一般采用水泥砂漿、細(xì)石砼或?yàn)r青砂漿作屋面的整體找平層。
1、 厚度及技術(shù)要求
?。?）水泥砂漿找平層：當(dāng)結(jié)構(gòu)層為現(xiàn)澆砼整體板時(shí)，厚度為15～20mm；當(dāng)有整體或塊狀材料保溫層時(shí)，厚度為20～25mm；當(dāng)結(jié)構(gòu)層為裝配式砼板且保溫層為松散材料時(shí)，厚度為20～30mm。
水泥砂漿采用1：2.5～1:3(水泥：砂)體積比，水泥強(qiáng)度等級(jí)不低于32.5級(jí)。
?。?）細(xì)石砼找平層：厚度為30～35mm，砼強(qiáng)度等級(jí)不低于C20。
?。?）瀝青砂漿找平層：當(dāng)結(jié)構(gòu)層為現(xiàn)澆砼整體板時(shí)，厚度為15～20mm；當(dāng)結(jié)構(gòu)層為裝配式砼板且保溫層為整體或塊狀材料時(shí)，厚度為20～25mm。瀝青砂漿采用1：8（瀝青：砂）質(zhì)量比。
2、找平層的排水坡度
平屋面采用結(jié)構(gòu)找坡時(shí)不應(yīng)小于3%，材料找坡時(shí)宜為2%；天溝、檐溝縱向找坡不應(yīng)小于1%，溝底水落差不得超過200mm。
3、 節(jié)點(diǎn)處理
找平層在突出屋面結(jié)構(gòu)(女兒墻、山墻、變形縫、煙囪)的交接處和轉(zhuǎn)角處應(yīng)作成園弧形，園弧半徑當(dāng)防水層為瀝青防水卷材時(shí)R=100～150mm，高聚物改性瀝青防水卷材時(shí)R=50mm，合成高分子防水卷材時(shí)R=20mm。內(nèi)部排水的落水口周圍，找平層應(yīng)做成略低的凹坑。
高低跨變形縫處理：

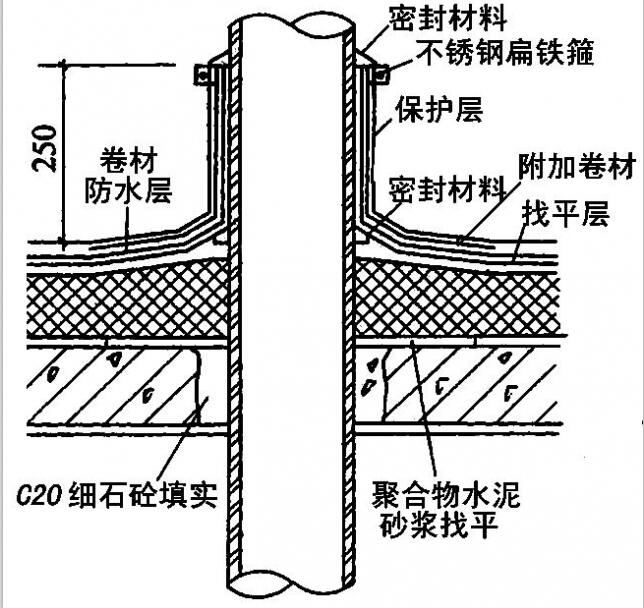

伸出屋面管道防水處理：

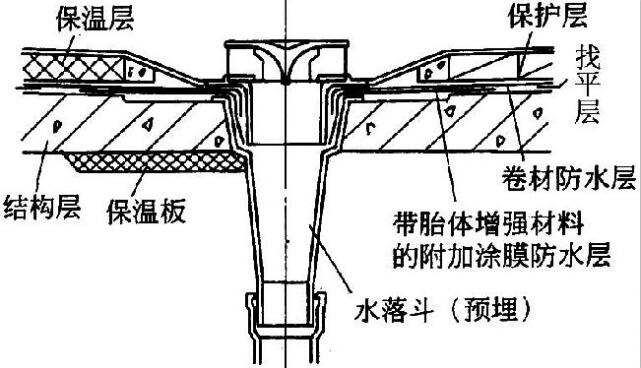

直式水落口：
4、找平層的分格縫
找平層宜設(shè)分格縫，并嵌填密封材料。分格縫應(yīng)留設(shè)在板端縫處，其縱橫縫的最大間距，水泥砂漿或細(xì)石砼找平層不宜大于6m，瀝青砂漿不宜大于4m。
：
三、保溫層施工
1、 保溫層材料
保溫材料可分為三類：一是松散材料，如爐渣、膨脹蛭石、膨脹珍珠巖等，目前已較少使用。二是板狀材料，如膨脹蛭石、膨脹珍珠巖塊，泡沫水泥、加氣砼塊，巖棉板、EPS聚笨板、XPS擠塑板。三是整體現(xiàn)澆（噴）保溫層，如瀝青膨脹蛭石、瀝青膨脹珍珠巖、聚胺酯硬泡防水保溫一體化系統(tǒng) 等。
目前較多使用的是巖棉板、EPS聚笨板、XPS擠塑板等板狀材料。聚胺酯硬泡防水保溫等一體化系統(tǒng)發(fā)展迅速。
2、 保溫層的施工
保溫層施工前基層應(yīng)平整、干燥和干凈，保溫板緊貼（靠）基層、鋪平墊穩(wěn)、分層鋪設(shè)時(shí)上下層接縫錯(cuò)開，拼縫嚴(yán)密，板間縫隙應(yīng)采用同類型材料嵌填密實(shí)，粘貼應(yīng)貼嚴(yán)粘牢，找坡正確。

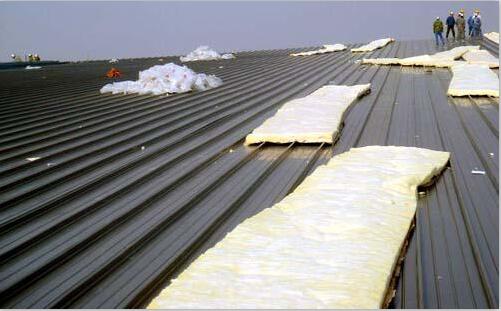

巖棉板保溫層鋪設(shè) ：

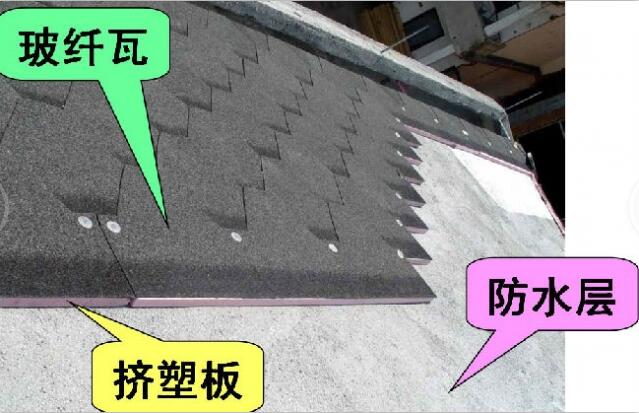

XPS擠塑板保溫屋面：
屋面聚氨酯防水保溫一體化系統(tǒng)
采用高壓無氣噴涂機(jī)現(xiàn)場(chǎng)直接發(fā)泡成型工藝，使屋面防水保溫一體化，形成的防水保溫層連續(xù)無接縫，具有保溫效果優(yōu)異、粘接性能好、強(qiáng)度高、抗?jié)B透性強(qiáng)和耐老化性能優(yōu)異等特點(diǎn)。
噴涂聚氨酯硬泡：
聚氨酯防水保溫屋面：

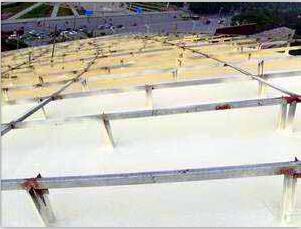

屋面效果：
四、卷材防水層施工
1、瀝青卷材防水層施工
瀝青卷材防水層只允許在防水等級(jí)為Ⅲ、Ⅳ級(jí)的屋面防水層中使用，Ⅲ級(jí)屋面為三氈四油，Ⅳ級(jí)屋面為二氈三油。
?。?）卷材存放
不同品種、標(biāo)號(hào)、規(guī)格的卷材應(yīng)分別直立堆放，高度不超過 2層。避免雨淋、日曬和受潮，嚴(yán)禁接近火源和熱源，避免與化學(xué)介質(zhì)和有機(jī)溶劑等有害物質(zhì)接觸。

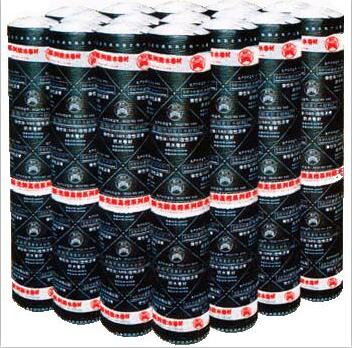

防水卷材的存放：
⑵ 基層清理及干燥程度檢查
瀝青卷材防水層的施工應(yīng)在屋面其它工程完工后進(jìn)行。鋪設(shè)屋面隔氣層和防水層前，基層必須干凈、干燥。
清理基層：

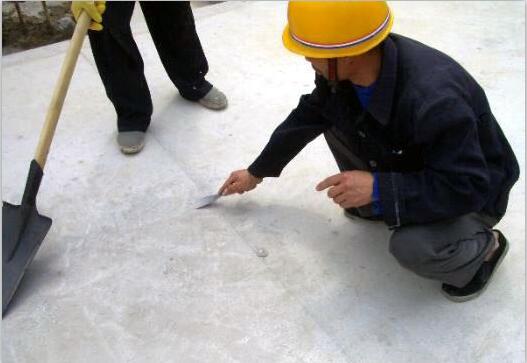

鏟除灰渣、油污等附著物：
將一塊1m2 卷材平坦干鋪在找平層上，靜置3～4h后掀開檢查，找平層覆蓋部位無水印即可鋪設(shè)。
（3） 基層處理
基層處理劑(冷底子油)具有較強(qiáng)的滲透性和憎水性，能增強(qiáng)瀝青膠結(jié)材料與找平層的粘結(jié)力?；鶎犹幚韯┑耐克⒁话阍谡移綄痈稍锖筮M(jìn)行，涂刷應(yīng)薄而均勻、不得有空白、麻點(diǎn)或氣泡。

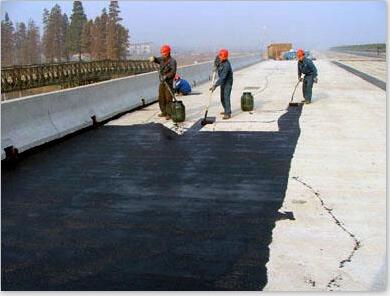

冷底子油施工 ：

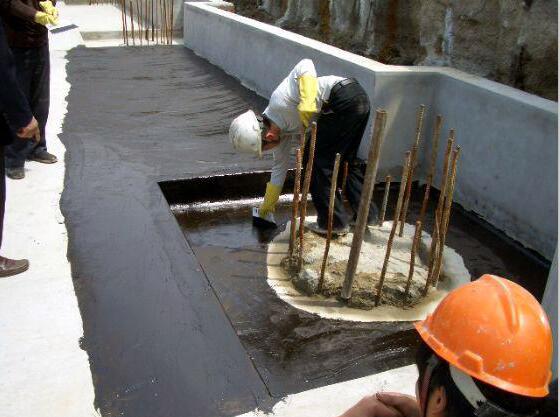

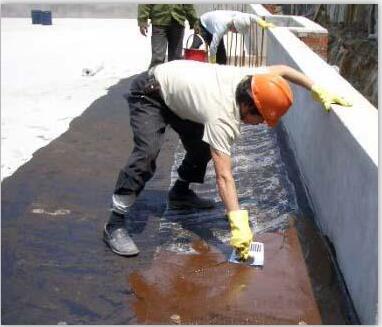

涂刷環(huán)氧改性瀝青基層處理劑：
（4） 卷材的鋪貼方向
當(dāng)屋面坡度小于3%時(shí)，卷材宜平行屋脊鋪貼；屋面坡度在3～15%時(shí)，卷材可平行或垂直屋脊鋪貼；屋面坡度大于15%或屋面受震動(dòng)時(shí)，卷材應(yīng)垂直屋脊鋪貼；上下層卷材不得相互垂直鋪貼。
平行于屋脊鋪貼時(shí)，應(yīng)從天溝或檐口開始向上逐層鋪貼，兩幅卷材的長(zhǎng)邊搭接(壓邊)應(yīng)順流水方向，長(zhǎng)邊搭接寬度不小于70mm(滿粘法)或100mm(空鋪、點(diǎn)粘、條粘法)；短邊搭接(接頭)應(yīng)順主導(dǎo)風(fēng)向，搭接寬度不小于100mm(滿粘法)或150mm(空鋪、點(diǎn)粘、條粘法)。
相鄰兩幅卷材短邊搭接縫應(yīng)錯(cuò)開不小于500mm，上下兩層卷材應(yīng)錯(cuò)開1/3或1/2幅卷材寬度。平行于屋脊鋪貼可一幅卷材一鋪到底，工作面大、接頭少、效率高，利用了卷材橫向抗拉強(qiáng)度高于縱向抗拉強(qiáng)度的特點(diǎn)，防止卷材因基層變形而產(chǎn)生裂縫，宜優(yōu)先采用。

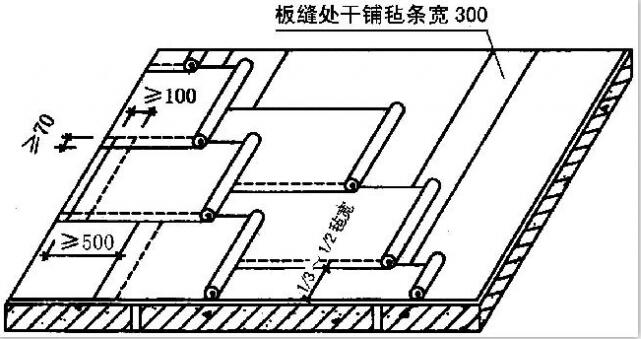

卷材水平鋪貼搭接要求：

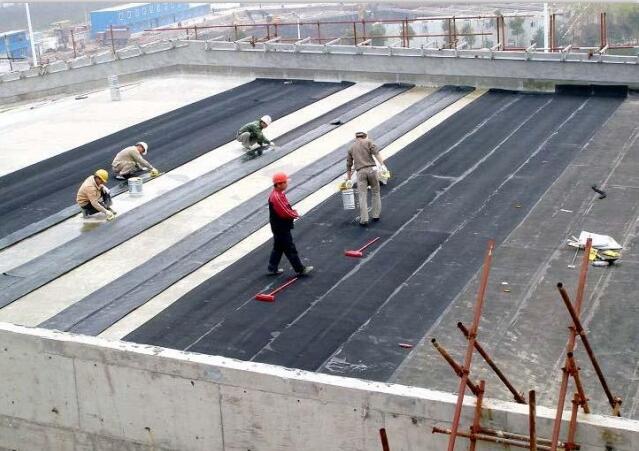

卷材平行于屋脊鋪貼：
垂直于屋脊鋪貼時(shí)，則應(yīng)從屋脊向檐口鋪貼，壓邊順主導(dǎo)風(fēng)向，接頭順流水方向，屋脊處不能留設(shè)搭接縫，必須使卷材相互越過屋脊交錯(cuò)搭接以增強(qiáng)屋脊的防水和耐久性。
鋪貼大面積屋面防水卷材前，應(yīng)先對(duì)落水口、天溝、女兒墻和沉降縫等地方進(jìn)行加強(qiáng)處理，做好泛水處理，再鋪貼大屋面的卷材，當(dāng)鋪貼連續(xù)多跨或高低跨屋面時(shí)，應(yīng)按先高跨后低跨、先遠(yuǎn)后近的順序進(jìn)行。
高低跨屋面泛水處理：
（5） 鋪貼方法
主要有澆油法、刷油法、刮油法 和撒油法。
① 澆油法：又稱趕油法，是將瀝青膠澆到基層上，然后推著卷材向前滾動(dòng)使卷材與基層粘結(jié)緊密；
② 刷油法：是用毛刷將瀝青膠在基層上刷開，刷油長(zhǎng)度以300～500mm為宜，出油邊不應(yīng)大于50mm，然后快速鋪壓卷材；
③ 刮油法：是將瀝青膠澆在基層上后，用厚5～10mm的膠皮刮板刮開瀝青膠鋪貼；
④ 撒油法：用于基層不太干燥、需做排氣屋面的情況，在鋪第一層卷材時(shí)，先在卷材周邊滿涂瀝青，中間用撒蛇形花的方法撒油鋪貼，其余各層仍按澆油、刮油、刷油法鋪貼。
瀝青膠中的瀝青成分應(yīng)與卷材中瀝青成分相同。熱瀝青瑪偙脂的加熱溫度不超過2400C，使用溫度不低于1900C，瀝青瑪偙脂應(yīng)涂刮均勻，不得過厚或堆積。
粘結(jié)層厚度：熱瀝青瑪偙脂為1～1.5mm，冷瀝青瑪偙脂為0.5～1mm；
面層厚度：熱瀝青瑪偙脂為2～3mm，冷瀝青瑪偙脂為1～1.5mm。
?、?保護(hù)層的施工：綠豆砂保護(hù)層是在各層卷材鋪貼完后，在上層表面澆一層2～4mm的瀝青膠，趁熱撒上一層粒徑為3～5mm的小豆石，并加以壓實(shí)，使豆石與瀝青膠粘結(jié)牢固，未粘結(jié)的豆石應(yīng)掃除干凈；
采用水泥砂漿、塊材或細(xì)石砼等剛性保護(hù)層時(shí)，保護(hù)層與防水層之間應(yīng)設(shè)置隔離層，保護(hù)層應(yīng)設(shè)分格縫，水泥砂漿保護(hù)層分格面積宜為1m2；塊體材料不宜大于100m2，細(xì)石砼保護(hù)層不大于36m2。剛性保護(hù)層與女兒墻、山墻之間應(yīng)預(yù)留寬度為30mm的縫隙，并用密封材料嵌填嚴(yán)密。
2 高聚物改性瀝青卷材防水層施工
高聚物改性瀝青卷材可在防水等級(jí)為Ⅰ、Ⅱ、Ⅲ級(jí)的屋面防水層中使用。Ⅲ級(jí)屋面可一道設(shè)防，卷材厚度不小于4mm；Ⅱ級(jí)屋面應(yīng)二道設(shè)防，卷材厚度不小于3mm；Ⅰ級(jí)屋面應(yīng)三道或三道以上設(shè)防，卷材厚度不小于3mm。
?。?）搭接長(zhǎng)度
長(zhǎng)邊搭接寬度不小于80mm(滿粘法)或100mm(空鋪、點(diǎn)粘、條粘法)；短邊搭接寬度不小于80mm(滿粘法)或100mm(空鋪、點(diǎn)粘、條粘法)。
SBS卷材的長(zhǎng)邊搭接：
（2）熱溶法施工
熱熔法不需涂刷膠粘劑，直接用火焰烘烤后與基層粘貼，能降低造價(jià)，當(dāng)氣溫較低或基層略有濕氣時(shí)尤為合適。
熱溶法一般在涂刷基層處理劑8h后進(jìn)行，火焰加熱器的噴嘴距卷材面的距離約0.5m左右，與基層呈45～600角。

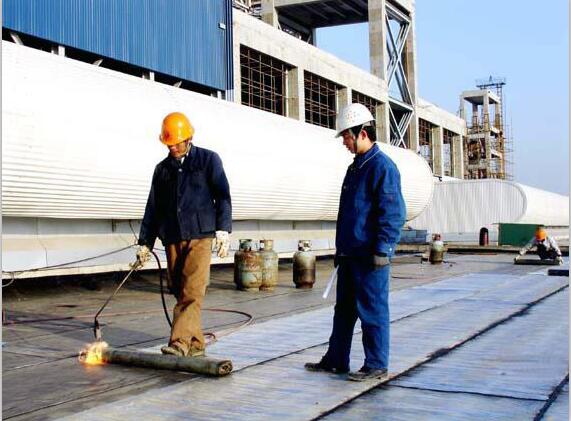

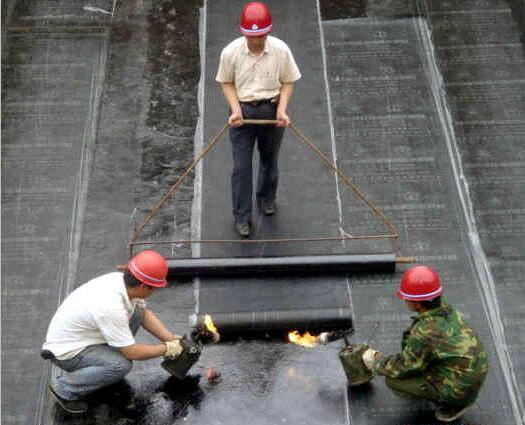

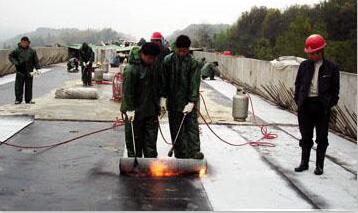

熱溶法施工：

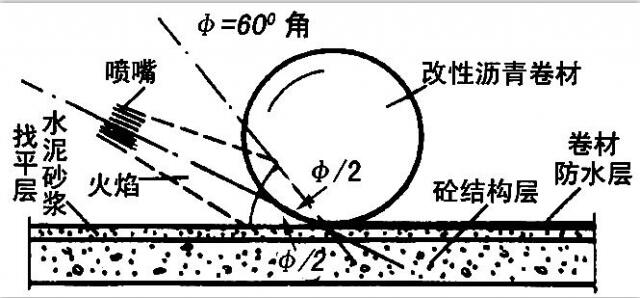

熔焊火焰與卷材和基層表面的相對(duì)位置：
加熱卷材應(yīng)均勻，至熱溶膠層出現(xiàn)黑色光澤、發(fā)亮至稍有微泡出現(xiàn)，不得過分加熱或燒穿卷材，熱溶后應(yīng)立即滾鋪卷材，滾鋪時(shí)應(yīng)排除卷材下面的空氣，使之平展無皺折，并用輥壓粘結(jié)牢固。
熱熔卷材端部鋪貼示意圖：
搭接部位應(yīng)采用熱風(fēng)焊槍加熱，接縫部位必須溢出熱溶的改性瀝青膠，隨即刮平封口、粘貼牢固。
熱熔卷材可采用滿粘法和條粘法，滿粘法采用滾鋪法施工，條粘法采用展鋪法施工。
（3）冷粘法施工
卷材鋪貼時(shí)邊涂刷膠粘劑邊向前滾鋪卷材，并及時(shí)輥壓密實(shí)。卷材的接縫既可用膠結(jié)劑粘合，也可用汽油噴燈加熱熔接。

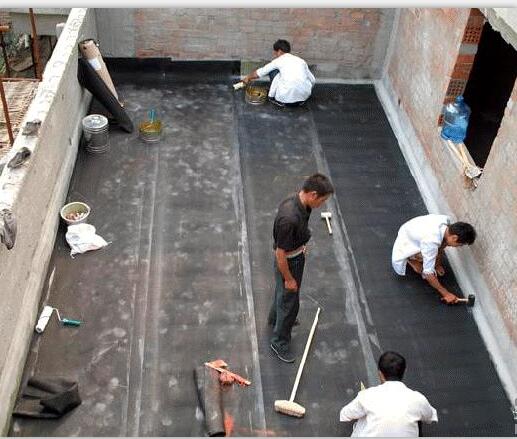

冷粘法施工：
3、合成高分子卷材防水層施工
合成高分子卷材可在防水等級(jí)為Ⅰ、Ⅱ、Ⅲ級(jí)的屋面防水層中使用。Ⅲ級(jí)屋面可一道設(shè)防，卷材厚度不小于1.2mm；Ⅱ級(jí)屋面應(yīng)二道設(shè)防，卷材厚度不小于1.2mm；Ⅰ級(jí)屋面應(yīng)三道或三道以上設(shè)防，卷材厚度不小于1.5mm。
（1） 搭接長(zhǎng)度
采用膠粘劑時(shí)長(zhǎng)邊和短邊的搭接寬度均不小于80mm (滿粘法)或100mm(空鋪、點(diǎn)粘、條粘法)；采用膠粘帶時(shí)長(zhǎng)邊和短邊搭接寬度均不小于50mm(滿粘法)或60mm (空鋪、點(diǎn)粘、條粘法)。
（2） 膠粘劑的調(diào)配和攪拌
膠粘劑由廠家配套供應(yīng)，單組份粘結(jié)劑只需開桶攪拌均勻即可使用，雙組份膠粘劑須嚴(yán)格按廠家的配合比和配制方法進(jìn)行計(jì)量、摻合、攪拌均勻方能使用，粘結(jié)劑為不同品種時(shí)，不得混用。
（3）涂刷膠粘劑
膠粘劑應(yīng)均勻涂刷在卷材的背面，不得涂刷過薄而露底、也不得涂刷過多而堆積。搭接縫部位不得涂刷膠粘劑，此部位留作涂刷接縫膠粘劑。某些卷材要求卷材背面和基層表面均涂刷膠粘劑。
（4）卷材的鋪貼
卷材鋪貼的時(shí)機(jī)視膠粘劑的性能和施工環(huán)境而不同，有的要求膠粘劑涂刷后立即鋪貼，有的要求涂刷后靜置10～30min，用手指觸不粘手時(shí)即可開始鋪貼。鋪貼時(shí)卷材不得皺折，也不得用力拉伸卷材，應(yīng)排除卷材下面的空氣，輥壓粘貼牢固。
常用的鋪貼方法有“抬鋪法”和“滾鋪法”。

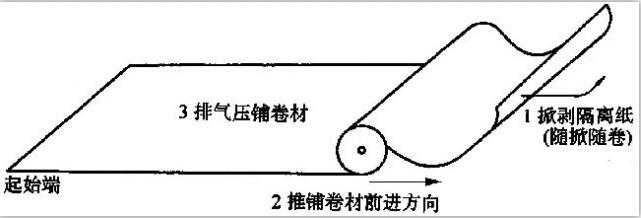

自粘型卷材滾鋪法施工示意圖:
五、涂膜防水屋面
涂膜防水屋面是以高分子合成材料為主體的涂料，涂布在經(jīng)嵌縫處理的屋面找平層上，形成具有防水效能的堅(jiān)韌涂膜。
1、板縫嵌縫
?。?）嵌縫油膏和膠泥
油膏有兩類，一類是瀝青油膏、橡膠瀝青油膏、塑料油膏等，一般采用冷嵌施工；另一類是聚氯乙烯膠泥，由聚氯乙烯樹脂、煤焦油為主劑，摻入增塑劑、穩(wěn)定劑和填充料，在現(xiàn)場(chǎng)邊加熱邊攪拌，在130～1400C保持5～10min塑化而成，為熱嵌施工。
（2） 嵌縫施工
冷嵌油膏宜用嵌縫槍或?qū)⒂透嗲懈畛蓷l，隨切隨嵌，用力壓實(shí)嵌密，接槎做成斜槎。
熱嵌膠泥應(yīng)自下而上進(jìn)行，溫度不低于1100C，先嵌垂直于屋脊的板縫，后嵌平行于屋脊的板縫，在灌垂直于屋脊的板縫時(shí)，凡與平行于屋脊板縫的交叉處兩側(cè)各灌150mm，并留成斜槎。油膏的覆蓋寬度應(yīng)超出板縫每邊不少于20mm。

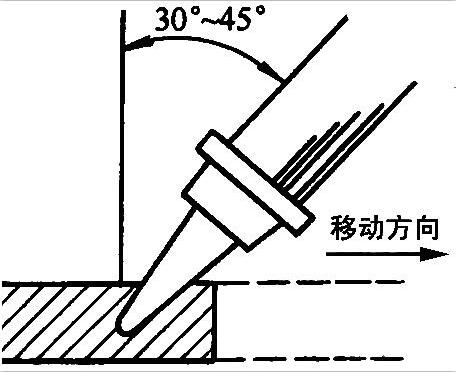

擠出槍嵌填:

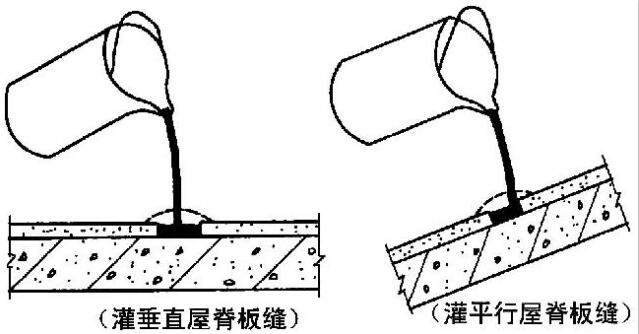

密封材料熱灌法施工:
2、防水涂料施工
涂料施工一般采用手工抹壓、涂刷或噴涂等方法進(jìn)行。涂膜應(yīng)根據(jù)防水涂料的品種分遍涂布，防水層與基層粘結(jié)牢固、表面平整、涂刷均勻，無流淌、皺折、鼓泡、露胎體和翹邊等缺陷，上一層涂層干燥成膜后方可涂后一遍涂料，不可一次涂成。
手工抹壓涂刷 :

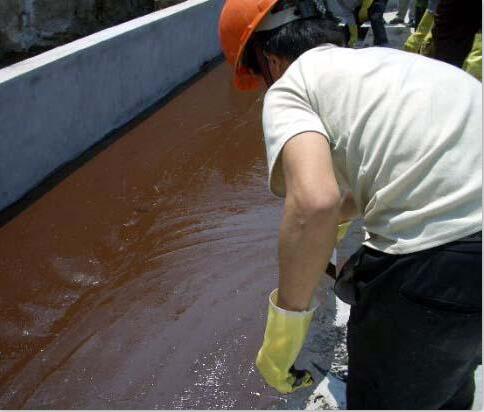

涂刷均勻 :
表面平整:
屋面坡度小于15%時(shí)胎體增強(qiáng)材料平行于屋脊鋪設(shè)，屋面坡度大于15%時(shí)應(yīng)垂直于屋脊鋪設(shè)，胎體長(zhǎng)邊搭接寬度不小于50mm，短邊搭接寬度不小于70mm，上下層不得相互垂直鋪設(shè)，搭接縫應(yīng)錯(cuò)開不小于幅寬的1/3。
在涂層結(jié)膜硬化前，不得在其上行走或堆放物品。
雨天或涂層干燥結(jié)膜前可能下雨刮風(fēng)時(shí)不得施工，不宜在氣溫高于350C及日均氣溫在50C以下時(shí)施工。

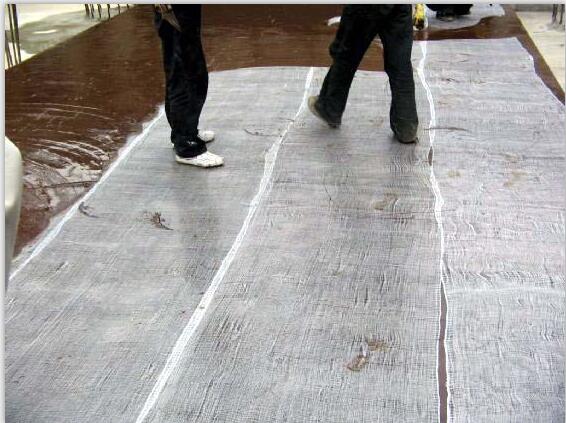

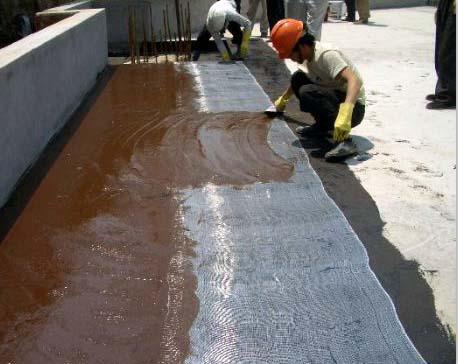

胎體增強(qiáng)材料的鋪設(shè):
六、剛性防水屋面
剛性防水屋面常采用普通細(xì)石砼防水屋面，適用于防水等級(jí)為Ⅰ～Ⅲ級(jí)的屋面防水，不能用于設(shè)有松散材料保溫層的屋面、受較大震動(dòng)或沖擊的屋面和坡度大于15%的屋面。
1 一般規(guī)定
?。?） 砼：細(xì)石砼防水屋面的厚度不小于40mm，砼強(qiáng)度等級(jí)不低于C20，每立方米砼水泥用量不少于330kg，水灰比不大于0.55。
粗骨料最大粒徑不大于15mm，含泥量不大于1%，細(xì)骨料含泥量不大于2%，優(yōu)先采用普通硅酸鹽水泥，強(qiáng)度等級(jí)不低于42.5級(jí)，不得使用火山灰水泥，砼應(yīng)機(jī)械攪拌、機(jī)械振搗。
?。?）分格縫

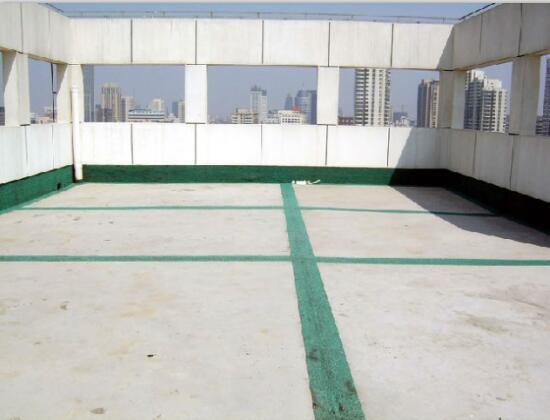

為避免受溫度影響產(chǎn)生裂縫，細(xì)石砼防水層應(yīng)設(shè)置分格縫，分格縫設(shè)在屋面板的支承端、屋面轉(zhuǎn)折處、防水層與突出屋面結(jié)構(gòu)的交接處，并與板縫對(duì)齊，其縱橫間距不宜大于6m。分格縫采用木條留設(shè)，上口寬30mm，下口寬20mm，待砼初凝后取出，分格縫內(nèi)嵌填油膏等密封材料，縫口上還需做覆蓋保護(hù)層。
?。?）配筋
細(xì)石砼防水屋面應(yīng)配置φ4～6、間距100～200mm的雙向鋼筋網(wǎng)片，位置以居中偏上為宜。鋼筋網(wǎng)片在分格縫處應(yīng)斷開，鋼筋保護(hù)層不小于10mm。
?。? ）隔離層
為減少結(jié)構(gòu)變形和溫度應(yīng)力對(duì)防水層的不利影響，應(yīng)在防水層與基層之間設(shè)置隔離層，讓防水層能自由伸縮并提高抗伸縮變形能力。隔離層一般采用鋪一層5～8mm干細(xì)砂滑動(dòng)層并干鋪一層卷材，或在找平層上直接鋪塑料薄膜的方法。
?。?）與立墻及突出屋面結(jié)構(gòu)的連接
剛性防水層應(yīng)在與女兒墻等立墻及突出屋面結(jié)構(gòu)部位留設(shè)縫隙，并用柔性密封材料進(jìn)行處理，防止剛性防水層的溫度變形推裂女兒墻。
?2、細(xì)石砼防水層施工
一個(gè)分格縫內(nèi)的砼須一次澆完，不得留施工縫。澆筑砼時(shí)應(yīng)保證鋼筋網(wǎng)片設(shè)置在防水層中部，砼應(yīng)機(jī)械振搗密實(shí)，表面泛漿后抹平，收水后再次壓光。
細(xì)石砼防水層的施工氣溫宜為5～350C，不得在負(fù)溫和烈日暴曬下施工。防水層砼澆筑后，應(yīng)及時(shí)養(yǎng)護(hù)，養(yǎng)護(hù)時(shí)間不少于14天。

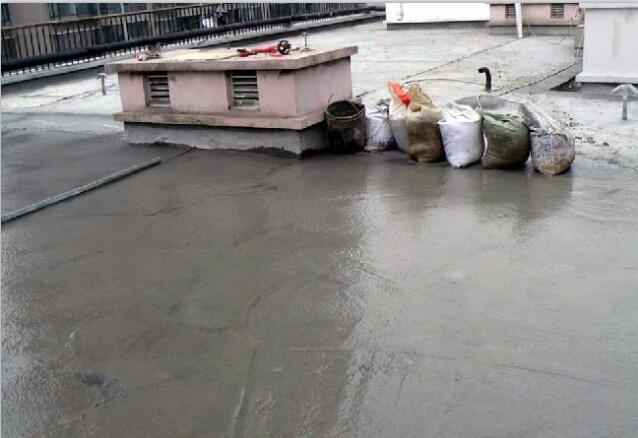

細(xì)石砼防水層施工：
